HAL248G高灵敏度霍尔芯片-无极霍尔

HAL248G是⼀款基于混合信号CMOS技术的全极性霍尔效应传感器，这款IC采⽤了先进的斩波稳定技术，因⽽能够提供准确⽽稳定的磁开关点。

在电路设计上，HAL248G提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠” 模式；同样通过这个机制，芯⽚被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的⼤⼩。

如果磁通密度⾼于“⼯作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应的状态。⽽在“休眠”周期中，输出晶体管被锁定在其先前的状态下。在电池供电应⽤中，这种设计对于延⻓⼯作寿命提供了最好⽀持。

HAL248G的输出晶体管在⾯向封装标⽰⼀⾯存在⼀定强度南极或北极磁场时被锁定在低电平(BOP)状态，⽽在⽆磁场时锁定在⾼电平(BRP)状态。

查看全部介绍

申请样品联系工程师

可实现功能与应用

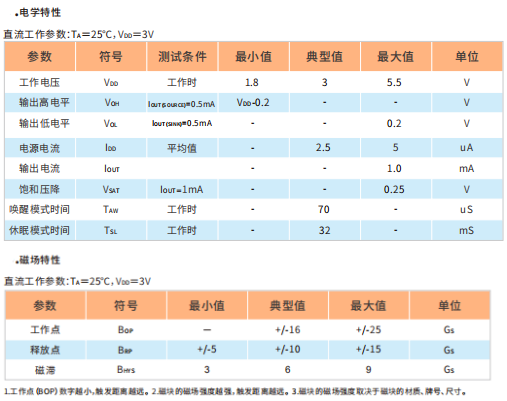

产品参数

型号：HAL248G 封装：TO－92S/SOT-23-3L 最小独立包装数：1000PCS/3000PCS RoHS：√

高灵敏度霍尔芯片-无极霍尔|G248

产品特性

（1）微功耗电池供电应用
（2）全极性的输出开关
（3）高灵敏度直接簧片开关的替代应用
（4）稳定的斩波放大
（5）CMOS开漏式输出
（6）封装：TO-92S/UA、SOT-23/SO
（7）超高灵敏度
（8）工作温度：-40~85°C
