HAL248微功耗霍尔开关

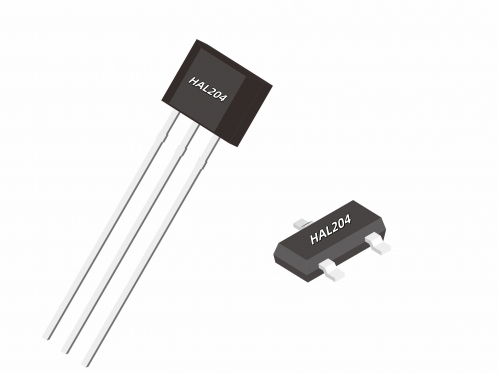

HAL204采用混合信号CMOS工艺制造，内置芯片级霍尔电压发生器、支持1.65-5.5V供电的稳压器、低功耗休眠唤醒逻辑、温度补偿电路、小信号放大器、带动态偏移消除系统的霍尔传感器、施密特触发器及开漏输出端。当传感器南北磁极均达到足够强度时，输出端将被激活；无磁场时输出端自动关闭。当磁通密度(B)超过工作点（Bop）时，输出端保持低电平状态；当B值低于释放点（Brp）时，输出端将被激活并维持该状态直至磁场强度下降。在3.3V电源供电下，正常工作时的总功耗通常为15μW。HAL204的工作温度范围为-40°C至85°C。

HAL251微功耗霍尔开关是⼀款基于混合信号CMOS技术的全极性霍尔效应传感器，这款微功耗霍尔开关IC采⽤了先进的斩波稳定技术，因⽽能够提供准确⽽稳定的磁开关点。 在电路设计上,HAL251微功耗霍尔开关提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源, 同时HAL251微功耗霍尔开关这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠”模式；同样通过这个机制，HAL251微功耗霍尔开关芯⽚被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的⼤⼩。 HAL251微功耗霍尔开关的输出晶体管在⾯向封装标⽰⼀⾯存在⼀定强南极或北极磁场时被锁定在开(BOP) 状态，⽽在⽆磁场时锁定在关(BRP)状态。

HAL2041是⼀款基于混合信号CMOS技术的全极性霍尔效应传感器，这款IC采⽤了先进的斩波稳定技术，因⽽能够提供准确⽽稳定的磁开关点。 在电路设计上，HAL2041提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠”模式；同样通过这个机制，芯⽚被周期性地“唤醒”并且根据预定好的磁场强度阈值检
测外界穿过霍尔器件磁场强度的⼤⼩。 如果磁通密度⾼于“⼯作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应的状态。⽽在“休眠”周期中，输出晶体管被锁定在其先前的状态下。在电池供电应⽤中，这种设计对于延⻓⼯作寿命提供了最好⽀持。 HAL2041的输出晶体管在⾯向封装标⽰⼀⾯存在⼀定强度南极或北极磁场时被锁定在低电平(BOP)状态，⽽在⽆磁场时锁定在⾼电平(BRP)状态。
