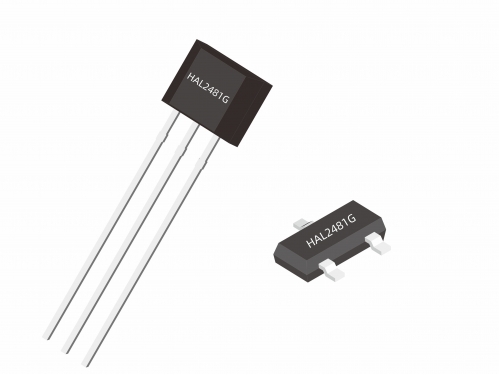

HAL2481G 全极微功耗霍尔开关

HAL248KG是⼀款基于混合信号CMOS技术的全极性霍尔效应传感器，这款IC采⽤了先进的斩波稳定技术，因⽽能够提供准确⽽稳定的磁开关点。 在电路设计上，HAL248KG提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠”模式；同样通过这个机制，芯⽚被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的⼤⼩。 HAL248KG的输出晶体管在⾯向封装标⽰⼀⾯存在⼀定强度南极或北极磁场时被锁定在低电平(BOP)状态，⽽在⽆磁场时锁定在⾼电平(BRP)状态。

HAL248G是⼀款基于混合信号CMOS
技术的全极性霍尔效应 传感器，这款
IC采⽤了先进的斩波稳定技术，因⽽能够提供准确⽽ 稳定的磁开关点。 在电路设计上，HAL248G提供了⼀个内嵌的受控时钟机制来为 霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机 制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠” 模式；同样通过这个
机制，芯⽚被周期性地“唤醒”并且根据预定好 的磁场强度阈值检
测外界穿过霍尔器件磁场强度的⼤⼩。 如果磁通密度⾼于“⼯作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应的状 态。⽽在“休眠”周期中，输出晶体管被锁定在其先前的状
态下。在电
池供电应⽤中，这种设计对于延⻓⼯作寿命提 供了最好⽀持。 HAL248G
的输出晶体管在⾯向封装标⽰⼀⾯存在⼀定强度南极或北极磁场时被锁定在低电平(BOP)状态， ⽽在⽆磁场时锁定在⾼电平(BRP)状态。

HAL2481L霍尔芯片是⼀款基于混合信号CMOS技术的全极性霍尔效应传感器，这款无极性霍尔IC采⽤了先进的斩波稳定技术，因⽽能够提供准确⽽稳定的磁开关点。 在电路设计上，HAL2481L霍尔芯片提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时2481霍尔芯片这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠” 模式；同样通过这个机制，2481霍尔芯⽚被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的⼤⼩。 HAL 2481L无极性霍尔IC如果磁通密度⾼于“⼯作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应的状态。⽽在“休眠”周期中，2481霍尔芯片输出晶体管被锁定在其先前的状态下。在电池供电应⽤中，这种设计对于延⻓⼯作寿命提供了最好⽀持。
