HAL1103单极性低灵敏度霍尔开关

HAL1103是⼀款采⽤BCD⼯艺⽣产制作的单极型霍尔效应传感器，具备⾼灵敏度、⾼可靠性、⾼稳定性等优势。该产品内部集成了稳压电路、霍尔电压发⽣器、动态偏移补偿系统、施密特触发器、开漏输出等多个模块。⾼达47V的电源耐压与反向保护电路进⼀步提⾼了其可靠性。设计⽤于响应⼀个磁场：N极(SO)或S极(UA)，当磁通密度（B）⼤于⼯作点（BOP）时，输出将打开（低），⽽磁通密度（B）⼩于释放点（BRP），输出关闭（⾼）。

HAL1103为客⼾提供多种封装：⽤于表⾯贴装的SOT-23-3L和⽤于通孔插装的扁平TO-92。所有封装均符合RoHS规范。

查看全部介绍

申请样品联系工程师

可实现功能与应用

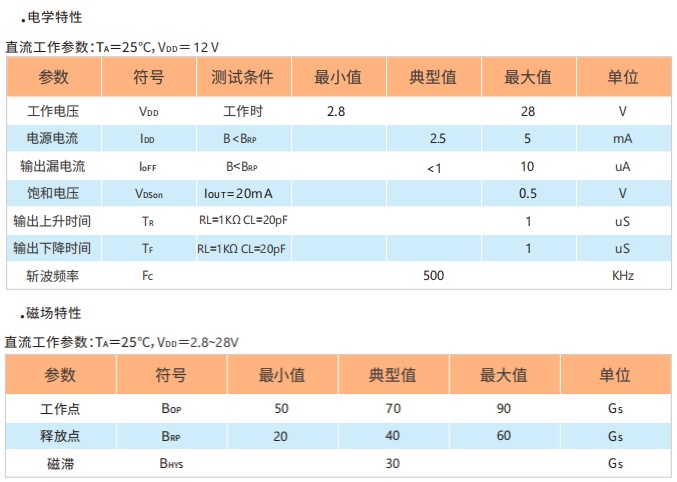

产品参数

产品特性

特点：
（1）宽工作电压：2.8-24V
（2）单极性高灵敏度霍尔元件
（3）优越的温度稳定性
（4）斩波频率：500KHz
（5）BCD 工艺
（6）低压启动，汽车工艺
（7）封装：TO-92S/UA、SOT-23/SO
（8）工作温度：-40~150°C
