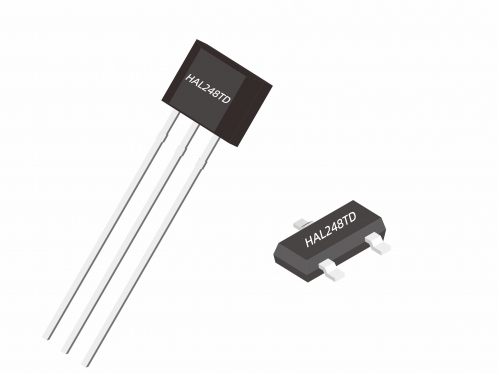

HAL248TD 全极性低功耗霍尔开关

HAL245D是基于双极半导体结合CMOS(BiCMOS)⼯艺设计⽣产，是南极和北极敏感型全极性霍尔效应开关，器件内部集成了电压发⽣器，可在2.5V⾄24V的电源电压下⼯作的稳压器，反向电压保护电路，温度补偿电路，⼩信号放⼤器，施密特触发器和集电极开路 输出。 传感器可以在南极和北极⼯作。当磁场强度⼤于⼯作点Bop时，将输出低电平。然后保持输出，直到磁场强度低于释放点Brp，输出⾼电平。HAL245D提供TO92S插脚封装，贴⽚SOT23-3封装，两种封装都符合RoSH环保标准。

HAL248ZD是⼀款基于混合信号CMOS技术的全极性霍尔效应传感器，这款IC采⽤了先进的斩波稳定技术，因⽽能够提供准确⽽稳定的磁开关点。 在电路设计上，HAL248ZD提供了⼀个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠”模式；同样通过这个机制，芯⽚被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的⼤⼩。 如果磁通密度⾼于“⼯作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应的状态。⽽在“休眠”周期中，输出晶体管被锁定在其先前的状
态下。在电池供电应⽤中，这种设计对于延⻓⼯作寿命提供了最好⽀持。 HAL248ZD的输出晶体管在⾯向封装标⽰⼀⾯存在⼀定强度南极或北极磁场时被锁定在低电平(BOP)状态， ⽽在⽆磁场时锁定在⾼电平(BRP)状态。

248D低灵敏度霍尔器件是⼀款基于混合信号CMOS技术的全极性霍尔效应传感器，这款IC采⽤了先进的斩波稳定技术，因⽽能够提供准确⽽ 稳定的磁开关点。 在电路设计上，HAL248D无极霍尔开关提供了⼀个内嵌的受控时钟机制来为 霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制 可以发出控制信号使得消耗电流较⼤的电路周期性的进⼊“休眠” 模式；同样通过这个机制，HAL248D无极霍尔开关芯⽚被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的⼤⼩。 HAL248D无极性低灵敏度霍尔器件的输出晶体管在⾯向封装标⽰⼀⾯存在⼀定强南极或北极磁场时被锁定在开(BOP)状态，⽽在⽆磁 场时锁定在关(BRP)状态。
